一、反光玻璃微珠的基本特性
  反光玻璃微珠是一種直徑在100-1000微米之間的微小玻璃球體，具有高折射率（通常在1.5-1.9之間）和優異的圓度（圓度可達95%以上）。這些特性使其成為提升道路標線反光性能的理想材料。微珠表面光滑，內部結構均勻，能夠有效反射來自各個方向的光線，特別是在夜間或低光照條件下表現尤為突出。
 玻璃微珠的化學穩定性極佳，耐酸堿腐蝕，不易老化，能夠長期保持其光學性能。其莫氏硬度在6-7之間，既保證了足夠的耐磨性，又不會對車輛輪胎造成損害。此外，微珠的密度約為2.4-2.6g/cm³，與道路標線涂料有良好的相容性，便于施工應用。
 二、反光機理與光學性能提升
  反光玻璃微珠通過"逆向反射"原理工作，當車燈照射到含有微珠的道路標線上時，光線進入微珠內部，在球體后表面發生反射，然后沿入射方向返回駕駛員視線。這種獨特的反射方式使得標線在夜間能見度大幅提高，有效距離可達200-300米，是普通標線的3-5倍。
 微珠的折射率直接影響反光效率，折射率越高，反射光強度越大。目前高性能微珠采用鈦、鋯等元素摻雜，折射率可達1.9以上。同時，微珠的粒徑分布也至關重要，合理的級配可以形成多層反射結構，使標線在不同角度和距離都能保持穩定的反光效果。研究表明，采用兩種以上粒徑組合的微珠混合使用，可使反光均勻性提高30%以上。
 三、施工工藝優化與性能提升

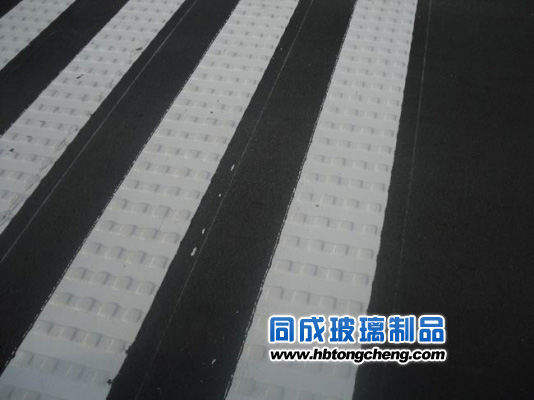

  反光玻璃微珠在道路標線施工中，玻璃微珠的應用方式直接影響最終效果。目前主要有三種施工工藝：預混法、散布法和雙層噴涂法。預混法將微珠直接加入涂料中，含量一般為涂料重量的15-25%；散布法則在涂料未干時表面撒布微珠，用量約300-500g/m²；雙層噴涂法先噴涂基礎涂層，再噴涂含微珠的面層，可獲得最佳的反射性能。
 施工溫度控制在15-35℃為宜，濕度過高會影響微珠的附著。微珠的嵌入深度應為直徑的50-60%，過淺易脫落，過深則影響反光。采用高壓無氣噴涂技術可以精確控制微珠分布，相比傳統方法可使反光系數提高40%。此外，施工后2小時內應避免雨水沖刷，確保微珠牢固固定。
 四、耐久性與維護性能提升
 反光玻璃微珠能顯著延長道路標線的使用壽命。優質微珠的抗壓強度可達1000MPa以上，在車輛碾壓下破損率低于5%。表面經過硅烷偶聯劑處理的微珠，與涂料的結合力提高50%，可抵抗雨水沖刷和化學腐蝕。實際應用表明，含微珠的標線使用壽命可達2-3年，是普通標線的1.5-2倍。
 微珠的疏水性設計可防止水膜形成，保證雨天反光效果。當標線磨損至一定程度時，可通過二次撒布微珠進行修復，成本僅為重新施劃的30%。新型自清潔微珠表面具有光催化涂層，可分解附著污染物，保持長期反光性能。統計數據顯示，定期維護的微珠標線系統，10年內的總成本比傳統標線低40%。
 五、安全效益與未來發展
 反光玻璃微珠的應用使夜間交通事故率降低30-50%。在彎道、匝道等危險路段，高反光標線可提前150-200米警示駕駛員，為制動和轉向爭取寶貴時間。霧天條件下，微珠標線的能見度是普通標線的2倍以上，大大提高了行車安全性。
 未來發展趨勢包括：智能變色微珠，可根據溫度或光線自動調整反光顏色；儲能發光微珠，白天吸收光能，夜間主動發光；納米復合微珠，將折射率提升至2.2以上。這些創新技術有望將道路標線的可視距離延長至500米，為智慧交通系統提供基礎支持。
  反光玻璃微珠綜上所述，反光玻璃微珠通過其獨特的光學特性、優化的施工工藝和卓越的耐久性能，全方位提升了道路標線的可視性、安全性和經濟性，是現代交通基礎設施不可或缺的重要組成部分。
